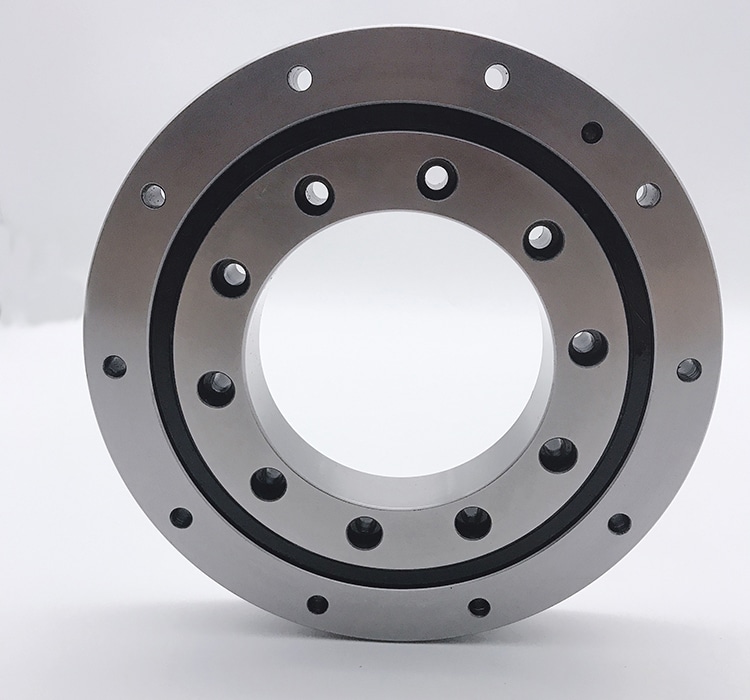

THK RB10016UU Çapraz Silindirik Rulman

Model: RB10016UU

Tip: “RB” serisi – Çapraz Silindirik Rulman (Crossed Roller Ring / Crossed Roller Bearing).

Üretici: THK

Bu modelde iç halka entegre, dış halka ayrılabilir tiptedir.

“UU” eki: Her iki tarafında conta / sızdırmazlık bulunan model olduğunu gösterir.

Teknik Özellikler

İç çap (d) = 100 mm
Dış çap (D) = 140 mm
Genişlik (B) = 16 mm
Rulo (silindir) açılı yerleşim: Bu tip rulmanlarda silindirler 90° yerleştirilir, böylece radyal yük + eksenel yük + moment yüklerine birlikte cevap verir.
Temel dinamik yük kapasitesi (C) ≈ 31.7 kN
Temel statik yük kapasitesi (C₀) ≈ 48.6 kN
Ağırlık ≈ 0.83 kg

Uygulama Alanları

– Bu tür çapraz silindirik rulmanlar, yüksek dönme doğruluğu, ince kesit ve çok yönlü yük taşıma gereken uygulamalarda tercih edilir.

– Örnek kullanım alanları:

CNC döner tablalar

Robot eksenleri / manipülatör birleşim yerleri

Hassas tork taşıma gereken makineler

Tahrik sistemleri, eksen taşıyıcıları

Seçim & Montaj Notları

İç çap 100 mm olan şaft veya destek yapısı ile uyumlu olmalı.

Dış halka ayrılabilir olduğundan montaj ve bakım kolaylığı sağlar.

“UU” contalı model olduğundan, çevresel kir, sıçramalar, yağlama aralığı gibi etkenlere karşı daha iyi koruma sunar.

Montaj sırasında hizalanma, ön yükleme, yağlama kontrolü gibi hususlara dikkat edilmeli.

Uygulamada moment yükleri de alınacağı için rulmanın geri kalan yapısıyla (şasi, yataklama yapısı) uyumlu seçilmesi önerilir.
