SCM 532000/40BT-B BT40 L100 EKS32 Rulmanlı Tutucu

SCM 532000/40BT-B BT40 L100 EKS32 Rulmanlı Tutucu

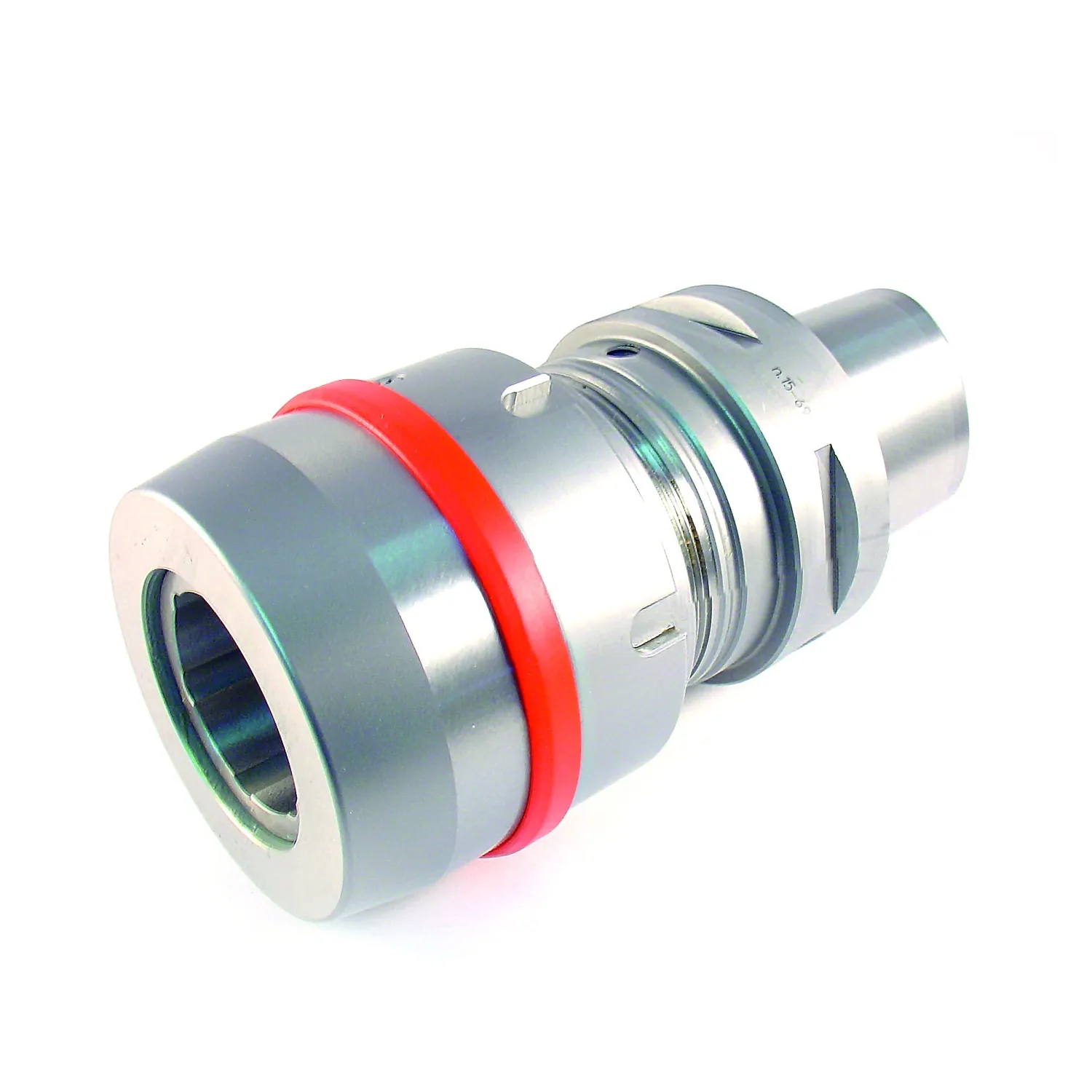

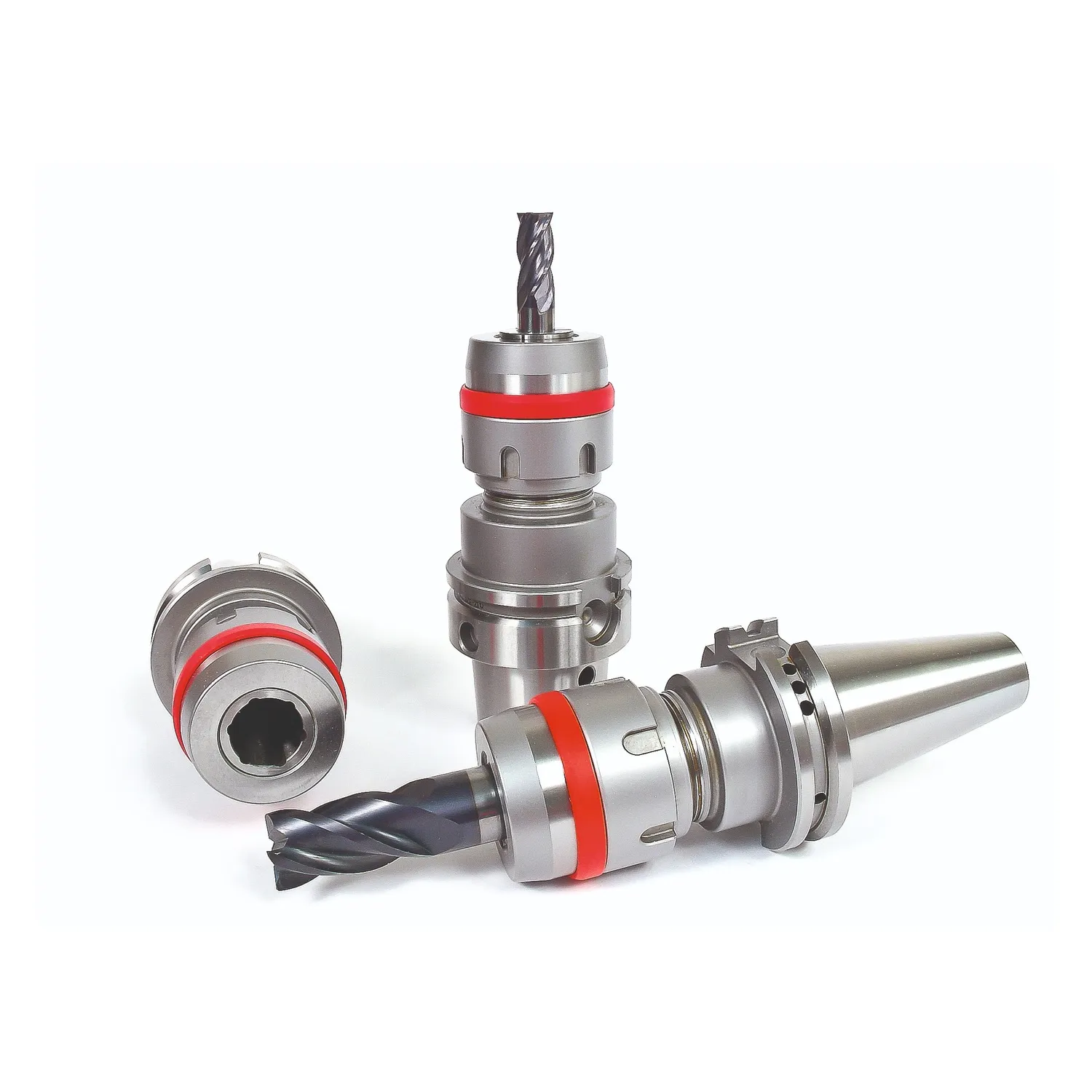

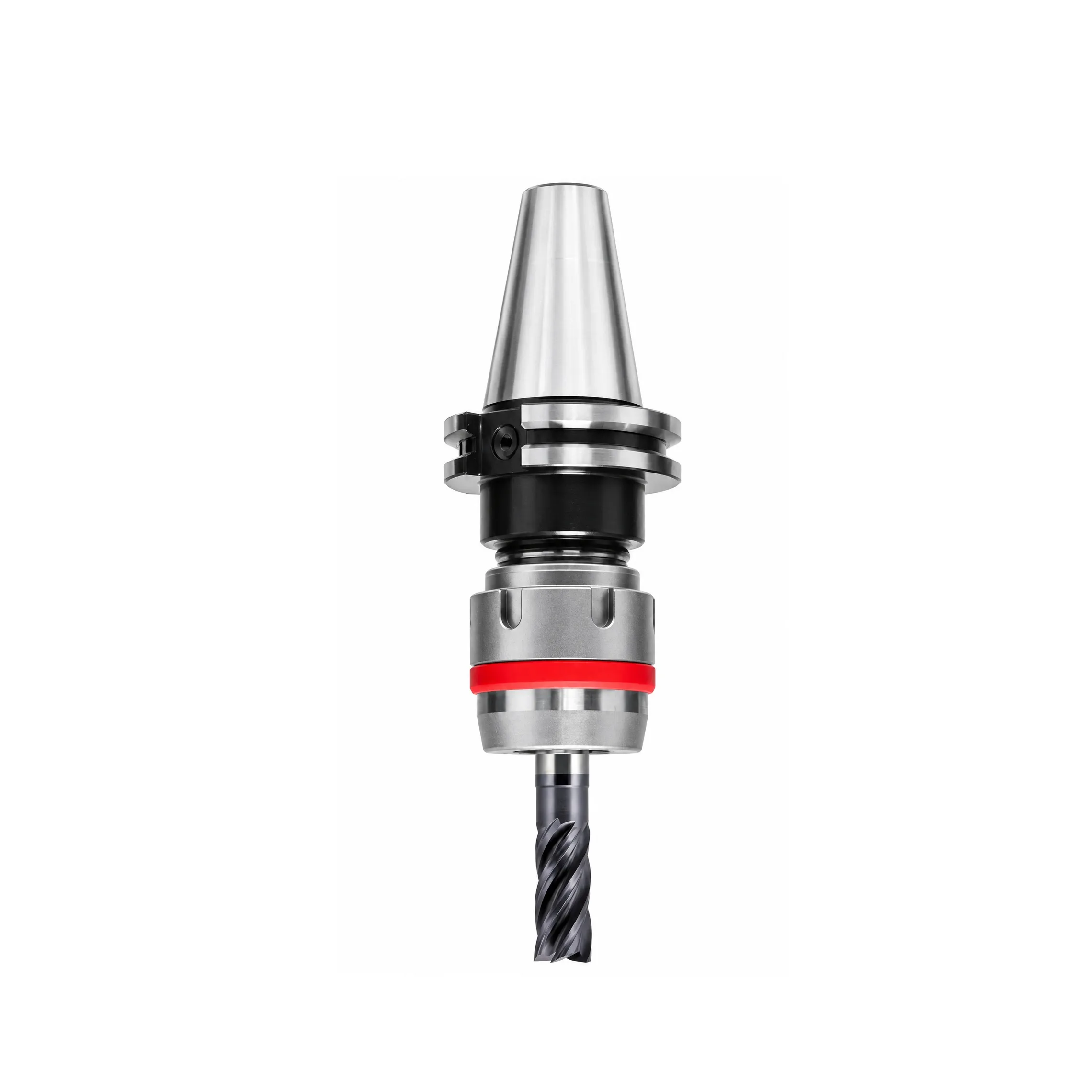

SCM 532000/40BT-B BT40 L100 EKS32 Rulmanlı Tutucu, CNC ve talaşlı imalat uygulamalarında kesici takımların güvenli ve kararlı şekilde bağlanması amacıyla kullanılan rulmanlı bir takım tutucudur. BT-40 tutucu normu, 32 mm çap kapasitesi, 65 mm dış çapı ve 100 mm işleme boyu sayesinde uyumlu CNC tezgâhlarında hassas ve stabil takım bağlama uygulamalarında kullanıma uygundur.

Öne Çıkan Özellikler

• BT-40 Tutucu Normu: BT-40 bağlantı yapısına sahip uyumlu CNC freze ve işleme merkezlerinde kullanılabilir.
• 32 mm Çap: EKS32 yapısı ile 32 mm çap ölçüsüne sahip uygun takım bağlama uygulamalarında kullanılabilir.
• 65 mm Dış Çap: Tutucunun gövde bölümünde 65 mm dış çap ölçüsü bulunur.
• 100 mm İşleme Boyu: L100 yapısı sayesinde uygun işleme operasyonlarında 100 mm işleme boyu sunar.
• Rulmanlı Tasarım: Sıkma işleminin kontrollü ve dengeli şekilde gerçekleştirilmesini destekler.
• Hassas Takım Bağlama: Kesici takımın kararlı şekilde tutulmasına ve işleme sırasında stabilitenin korunmasına yardımcı olur.

Kullanım Alanları

• CNC freze tezgâhları
• CNC işleme merkezleri
• Hassas talaşlı imalat uygulamaları
• Kesici takım bağlama işlemleri
• Seri üretim ve endüstriyel işleme operasyonları

WELER Takım Tutucu Kullanım Talimatı

1. İlk Kullanım Öncesi Yağlama (Bir Kez Yapılması Yeterlidir)

Tutucunun uzun ömürlü ve sorunsuz çalışmasını sağlamak için, ilk kullanımdan önce ürünle birlikte tarafınıza gönderilecek özel gres yağından, sıkma mekanizmasının dişlerine ve konik temas yüzeyine ince bir tabaka halinde uygulayınız. Bu işlem, metal yüzeyler arasındaki sürtünmeyi ve aşınma riskini azaltmaya yardımcı olur.

Bu ilk yağlama işleminin bir kez yapılması yeterlidir; normal kullanımda düzenli yağlama gerektirmez.

2. Kesici Takımın Yerleştirilmesi

Kesici takımı tutucunun içine düzgün şekilde yerleştirin.

3. Sıkma İşlemi

Ürünle birlikte gönderilen anahtarı kullanarak sıkma işlemini gerçekleştirin. Sıkma sırasında tutucu üzerindeki “C” işareti ile karşı tarafta bulunan “0” işaretini aynı hizaya getirin. İşaretler aynı hizaya geldiğinde sıkma işlemi tamamlanmış olur.

Önemli: Doğru sıkma performansı için işaretlerin hizalanmasına dikkat edin ve sıkma işlemi sırasında aşırı kuvvet uygulamayın.
