SCM 52000/40BT-B BT40 L100 EKS20 Rulmanlı Tutucu

SCM 52000/40BT-B BT40 L100 EKS20 Rulmanlı Tutucu

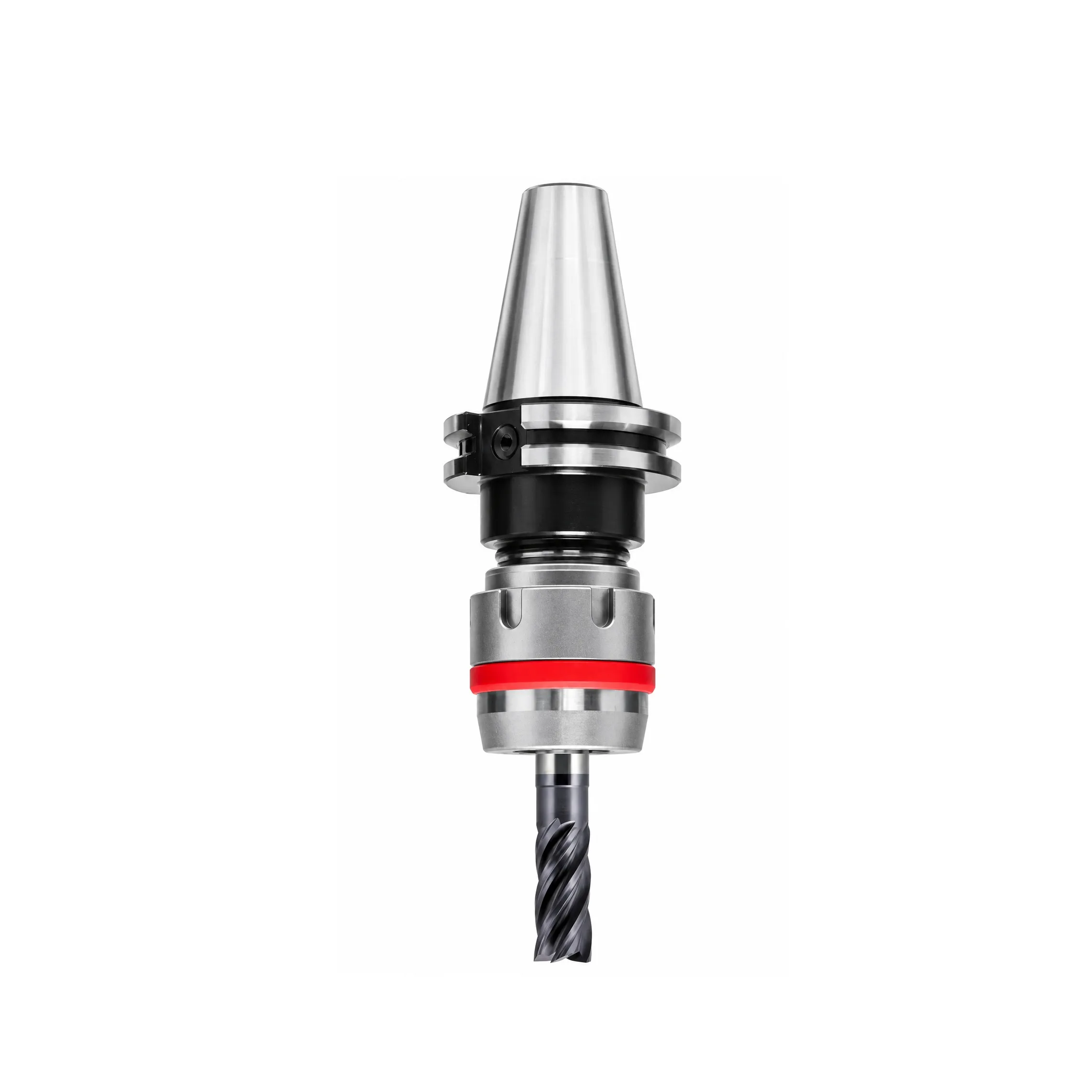

SCM 52000/40BT-B BT40 L100 EKS20 Rulmanlı Tutucu, CNC ve talaşlı imalat uygulamalarında kesici takımların güvenli, hassas ve kararlı şekilde bağlanması için kullanılan bir takım tutucudur. BT-40 tutucu normuna sahip yapısı, 49 mm dış çapı, 20 mm çapı ve 100 mm işleme boyu sayesinde uyumlu CNC işleme merkezlerinde profesyonel kullanım sunar. Rulmanlı yapısı, takımın kontrollü şekilde sıkılmasını ve işleme operasyonları sırasında kararlı biçimde tutulmasını destekler.

Öne Çıkan Özellikler

• BT-40 Tutucu Normu: BT-40 bağlantı sistemine sahip uyumlu CNC işleme merkezlerinde kullanılabilir.
• 49 mm Dış Çap: Tutucunun gövde ve bağlantı yapısına uygun dış çap ölçüsü sunar.
• 20 mm Çap: Uyumlu takım ve bağlantı sistemleriyle kullanım için uygun ölçüye sahiptir.
• 100 mm İşleme Boyu: İşleme operasyonlarında uygun çalışma ve erişim mesafesi sağlar.
• Rulmanlı Yapı: Kesici takımın kontrollü, dengeli ve kararlı şekilde sıkılmasını destekler.
• Endüstriyel Kullanım: CNC işleme, frezeleme, delme ve çeşitli talaşlı imalat operasyonlarında kullanıma uygundur.

Kullanım Alanları

• CNC işleme merkezlerinde takım bağlama işlemleri
• Frezeleme ve talaş kaldırma operasyonları
• BT-40 uyumlu takım sistemleri
• Makine ve parça üretimi
• Seri üretim ve hassas talaşlı imalat uygulamaları

WELER Takım Tutucu Kullanım Talimatı

1. İlk Kullanım Öncesi Yağlama (Bir Kez Yapılması Yeterlidir)

Tutucunun uzun ömürlü ve sorunsuz çalışmasını sağlamak için, ilk kullanımdan önce ürünle birlikte tarafınıza gönderilecek özel gres yağından, sıkma mekanizmasının dişlerine ve konik temas yüzeyine ince bir tabaka halinde uygulayınız. Bu işlem, metal yüzeyler arasındaki sürtünmeyi ve aşınma riskini azaltmaya yardımcı olur.

Bu ilk yağlama işleminin bir kez yapılması yeterlidir; normal kullanımda düzenli yağlama gerektirmez.

2. Kesici Takımın Yerleştirilmesi

Kesici takımı tutucunun içine düzgün şekilde yerleştirin.

3. Sıkma İşlemi

Ürünle birlikte gönderilen anahtarı kullanarak sıkma işlemini gerçekleştirin. Sıkma sırasında tutucu üzerindeki “C” işareti ile karşı tarafta bulunan “0” işaretini aynı hizaya getirin. İşaretler aynı hizaya geldiğinde sıkma işlemi tamamlanmış olur.

Önemli: Doğru sıkma performansı için işaretlerin hizalanmasına dikkat edin ve sıkma işlemi sırasında aşırı kuvvet uygulamayın.
