CVS 011.02.10.160 BBT40 ER16 Pens Tutucu 160 mm — Ürün Açıklaması

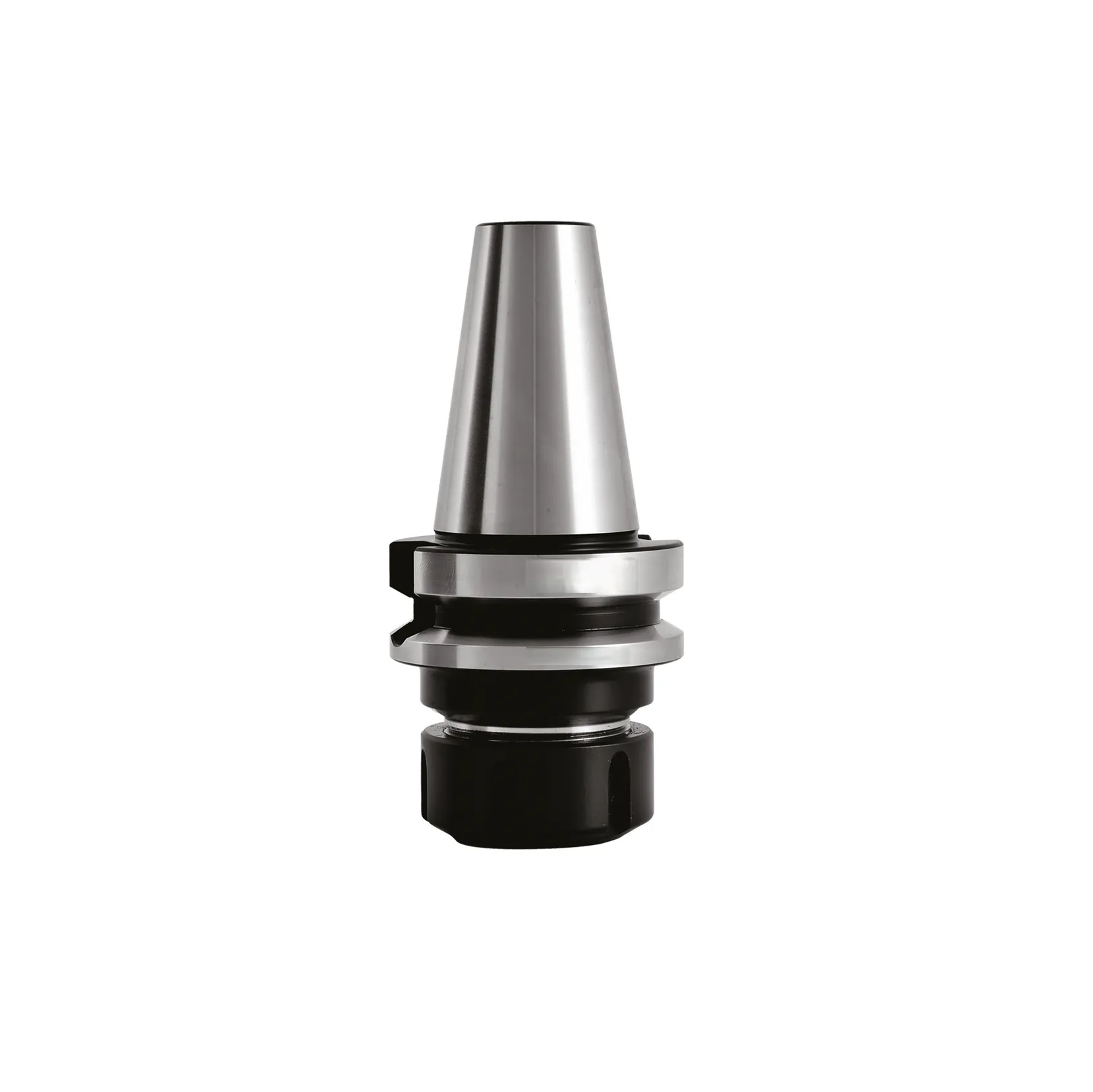

CVS 011.02.10.160 BBT40 ER16 Pens Tutucu 160 mm, BBT40 bağlantılı ve ER16 pensle çalışan pens tutucudur (pens başlığı). CNC işleme merkezinde silindirik saplı kesici takımları (freze, matkap, kılavuz vb.) ER16 pensle bağlamak için kullanılır.

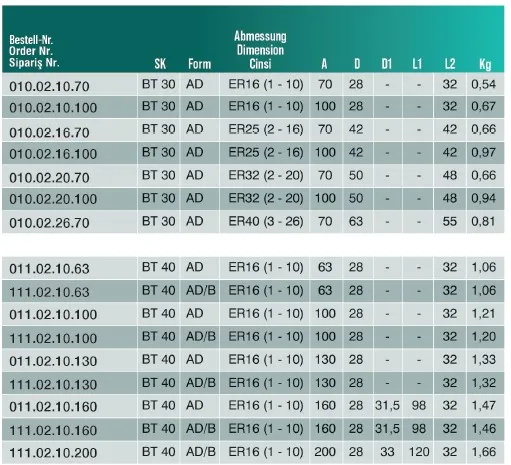

Teknik Özellikler
Marka	CVS
Ürün kodu	011.02.10.160.CVS
Ürün tipi	Pens tutucu (DIN 6499 ER)
Tutucu normu	BBT40 (BT, konik ve flanştan çift temaslı)
Pens tipi	ER16
En büyük sıkma çapı	10 mm
Kullanma boyu (A)	160 mm

Seçerken

Takımı bağlamak için takımın sap çapına uygun ER16 pens gerekir. ER16 ile bağlanabilen en büyük sap çapı 10 mm'dir.
Tutucu normu tezgâhın iş miliyle aynı olmalıdır (BBT40 tutucu, BT40 iş miline takılır).
BBT tutucu, çift temaslı iş milinde konik ve flanştan birlikte oturur; standart BT iş milinde yalnız konikten oturur.

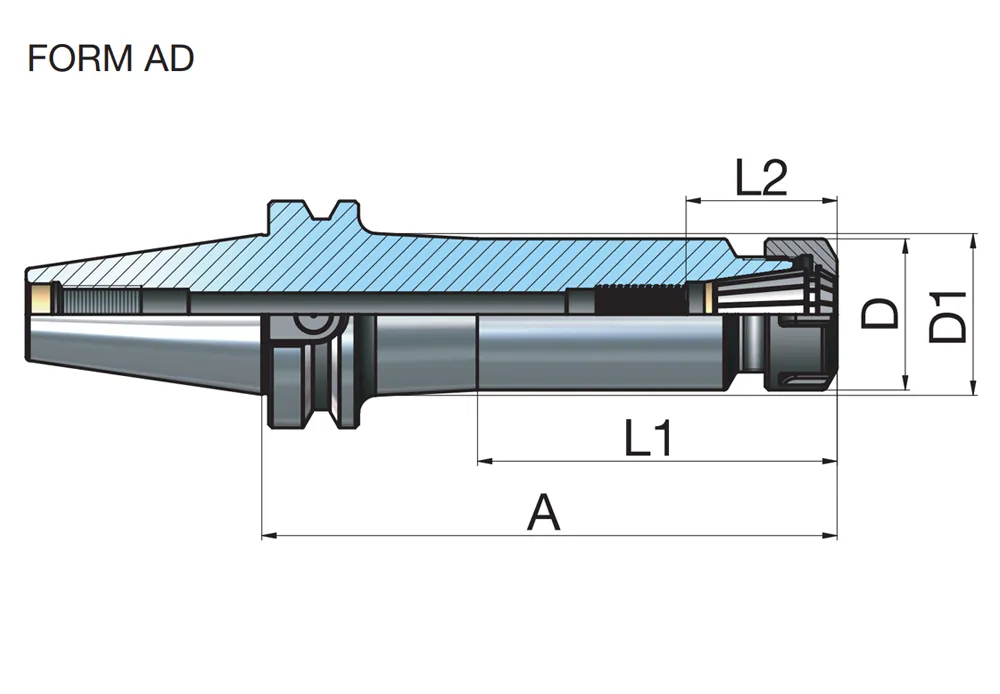

Kullanma boyu (A), iş milindeki ölçü düzleminden tutucunun ön yüzüne olan uzunluktur. Kısa tutucu daha rijittir; uzun tutucu derindeki yüzeylere erişir.
