CVS 010.02.16.100 BBT30 ER25 Pens Tutucu 100 mm — Ürün Açıklaması

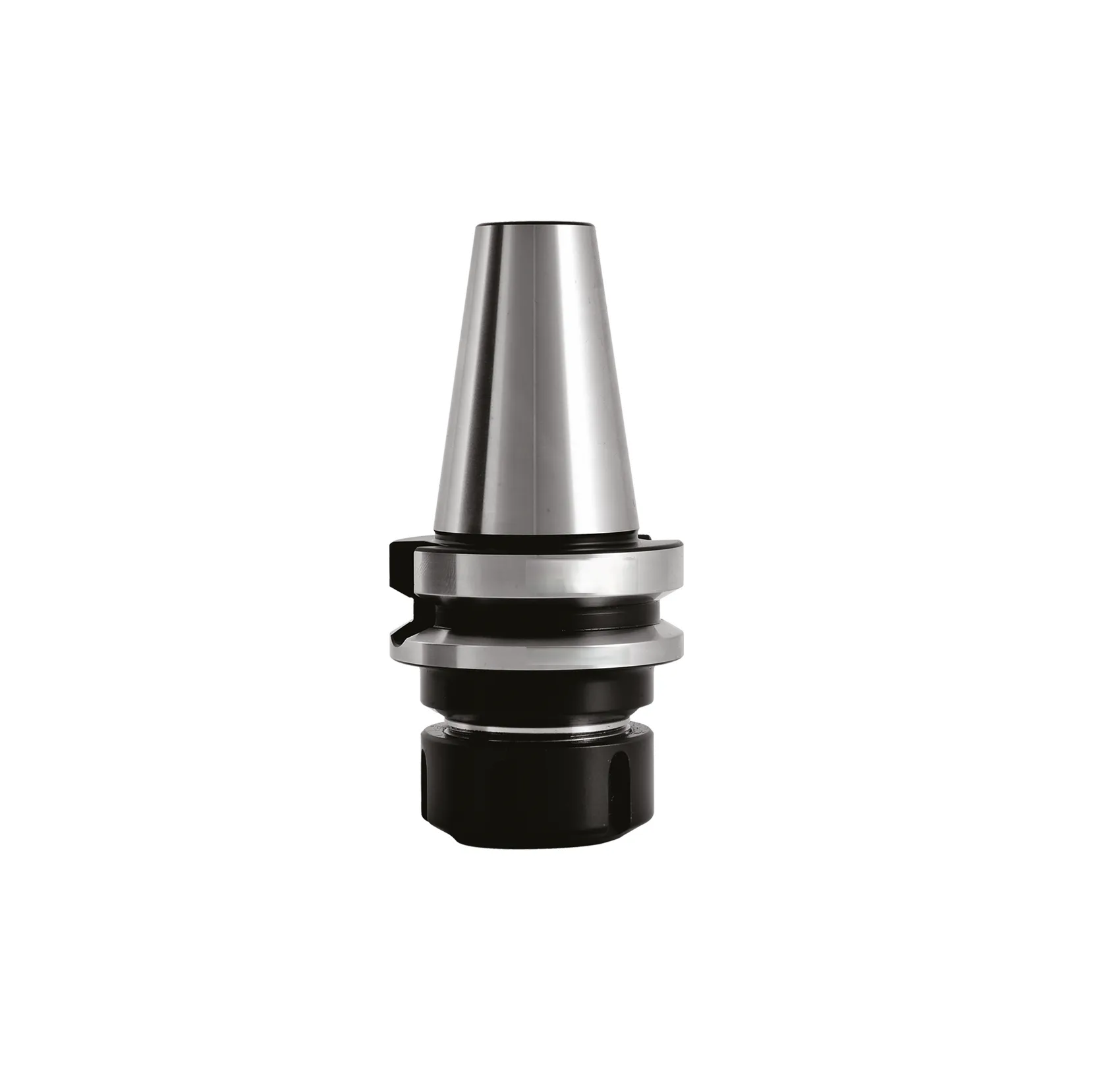

CVS 010.02.16.100 BBT30 ER25 Pens Tutucu 100 mm, BBT30 bağlantılı ve ER25 pensle çalışan pens tutucudur (pens başlığı). CNC işleme merkezinde silindirik saplı kesici takımları (freze, matkap, kılavuz vb.) ER25 pensle bağlamak için kullanılır.

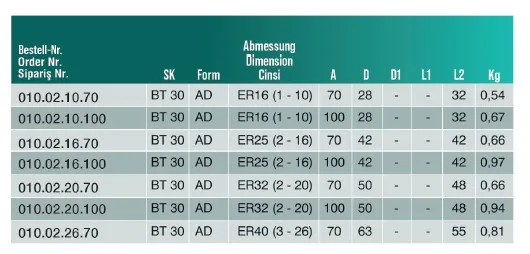

Teknik Özellikler
Marka	CVS
Ürün kodu	010.02.16.100.CVS
Ürün tipi	Pens tutucu (DIN 6499 ER)
Tutucu normu	BBT30 (BT, konik ve flanştan çift temaslı)
Pens tipi	ER25
En büyük sıkma çapı	16 mm
Kullanma boyu (A)	100 mm

Seçerken

Takımı bağlamak için takımın sap çapına uygun ER25 pens gerekir. ER25 ile bağlanabilen en büyük sap çapı 16 mm'dir.
Tutucu normu tezgâhın iş miliyle aynı olmalıdır (BBT30 tutucu, BT30 iş miline takılır).
BBT tutucu, çift temaslı iş milinde konik ve flanştan birlikte oturur; standart BT iş milinde yalnız konikten oturur.

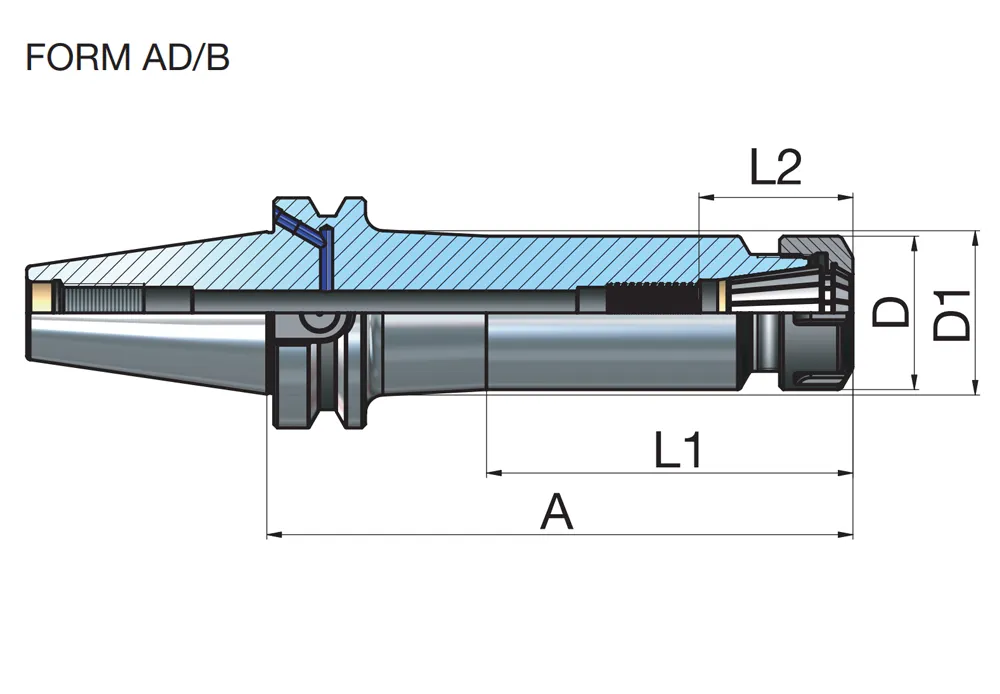

Kullanma boyu (A), iş milindeki ölçü düzleminden tutucunun ön yüzüne olan uzunluktur. Kısa tutucu daha rijittir; uzun tutucu derindeki yüzeylere erişir.
